ARQFIRE EI120 – Cortinas sectorizadoras
Las cortinas Arqfire EI120 (integridad + aislamiento) son elementos textiles compartimentadores que evitan la propagación del humo y las llamas de un incendio durante 120 minutos, manteniendo su integridad.
ARQFIRE EI120 – Cortinas sectorizadoras
Elementos textiles compartimentadores de incendios
Las cortinas Arqfire EI120 (integridad + aislamiento) son elementos textiles compartimentadores que mantienen su integridad, evitando el paso del humo y las llamas al sector anexo al del incendio y evitando la radiación de calor hacia la cara no expuesta al incendio, para impedir la ignición de materiales al otro lado de la cortina y el daño a las personas, durante 120 minutos. El aislamiento térmico se consigue con irrigación de agua.
Esta clasificación es “equivalente” a la antigua RF.
Conforme a la norma UNE EN 1634-1, EN 1363-1 y EN 13501-2
Los sistemas de cortinas Arqfire EI120 han sido ensayados y certificados en el laboratorio oficial APPLUS+ según las normas UNE EN 1634-1, UNE EN 1363-1 y UNE EN 13501-2, habiendo obtenido la clasificación de resistencia al fuego EI120. El sistema dispone de Informe de Idoneidad Técnica nº: 14/6411-3090, y está inscrito en el registro del CTE con nº CTE-CISCPI-016/14.
Aplicaciones
La instalación del equipo Airlite cumple con la norma EN 12101-2 y es adecuada para la evacuación de humos y el aporte de ventilación y de luz natural para la mayoría de los edificios industriales y comerciales.
Características y ventajas
- Eficiencia energética
- Excelente rendimiento aerodinámico y acústico
- Amplia gama de posibilidades de aplicación
- Deflectores de viento individuales pivotantes opcionales
- Fácil instalación
- Larga vida útil
- Sostenible
- Rendimiento certificado
ARQFIRE EI120 – Cortinas sectorizadoras
ARQFIRE EI120 – Cortinas sectorizadoras
Funcionamiento

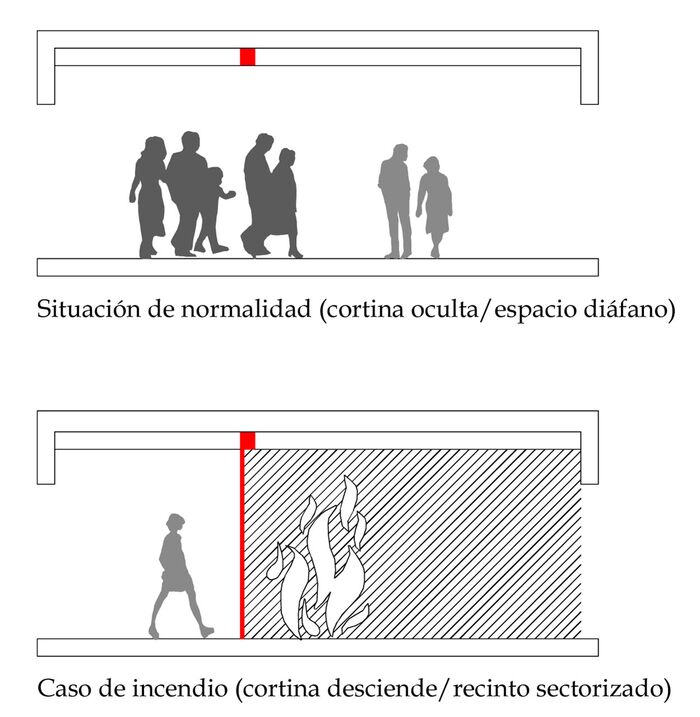

La cortina desciende por gravedad de forma controlada, bien cuando recibe la señal del sistema de detección o alarma, o bien en caso de pérdida de energía. Una vez la señal ha sido restablecida la cortina se recoge automáticamente. En situación de normalidad, el motor mantiene la cortina enrollada y oculta.
Excelente funcionamiento: rendimiento excelente y certificado. Las cortinas Colt Arfire EI20 han sido probadas y certificadas de acuerdo con UNE EN 1634-1, UNE EN 1363-1 y UNE EN 13501-2, habiendo obtenido la clasificación de resistencia al fuego EI120.
El sistema dispone de informe de evaluación técnica de idoneidad para su uso previsto, con número 13/5305-2861, y está inscrito en el registro del CTE con referencia CTE-CISCPI-015/14.
Además, dispone de informe de extensión de la aplicación de resultados (EXAP) según proyecto de norma prEN 15269-11:2013.
Gran cantidad de opciones: contáctenos para obtener más información.
Las cortinas sectorizadoras Arqfire EI120 se pueden ajustar a las condiciones de cualquier proyecto. Con gran libertad de diseño, permiten conseguir espacios totalmente diáfanos.
Se fabrican con dimensiones de hasta 12.000X6.000 mm y su instalación es fácil y rápida.
Optimización del espacio: cajón y guías de dimensiones muy reducidas. Gracias al reducido peso del sistema, introduce poca carta sobre el elemento de sustentación.
Resistencia y durabilidad: las cortinas textiles Arqfire EI120 están fabricadas con tejidos de fibra y disponen de un acabado final por ambas caras de aluminio.
Ensayado según la norma UNE EN 1363-1:2000
El sistema, compuesto por los tejidos, las guías laterales o los rodillos guía, están diseñados para soportar la inmensas presiones positivas o negativas que se generan durante los incendios. Habiendo sido ensayadas para tensiones máximas horizontales, verticales y encogimientos de las telas según norma UNE EN 1363-1:2000. Las pruebas de durabilidad a las que se han sometido garantizan una larga vida útil del sistema por el número de maniobras certificado según norma EN 14600 mediante ensayo de prototipo para longitudes superiores a 10 m. Las pruebas de impacto y presión del sistema se han realizado según norma EN 949.
Óptimo caudal de agua: el sistema de irrigación por agua de las cortinas E120, está formado por tubos de acero con distribución en paralelo de boquillas pulverizadoras, de factor K 17, para la irrigación del tejido, con electroválvula a 24V. El caudal de agua necesario es de 8,7 l/min por m².
Sistema de control: las cotinas Arqfire EI120 se pueden integrar en el sistema de protección contra incendios del edificio. El cuadro de control de las cortinas, recibirá la señal de emergencia directamente desde la central de alarma de incendios.
Los sistemas son de seguridad positiva, por lo que no es necesario utilizar cables RF-30, puesto que ante una señal de incendio, o bien por un fallo de energía, las cortinas caerán por gravedad de manera controlada hasta quedar completamente desenrolladas. Para evitar que las cortinas se desenrollen en caso de fallo temporal de energía, se pueden disponer baterías en el cuadro, si bien siempre predominará la señal de incendio sobre la entrada en funcionamiento de dichas baterías.
Ideal para todo tipo de proyectos: hospitales, aeropuertos, edificios de pública concurrencia, naves industriales, centros comerciales, oficinas, hoteles, aparcamientos, etc.
Servicio de asesoramiento técnico: Colt pone a disposición de los clientes un servicio de asesoramiento técnico para la concepción del sistema que precisa. Si lo desea, puede ponerse en contacto con nosotros para obtener más información sobre la aplicación, especificación, instalación o mantenimiento de las cortinas sectorizadoras Arqfire EI120.
